Explicación de la viga escalonada de EE. UU.: Guía sencilla para principiantes
Al recibir una cotización de un proveedor de estanterías, ¿comprende completamente las especificaciones enumeradas? Estos parámetros afectan directamente a la capacidad de carga. Al comparar múltiples proveedores, es fundamental asegurarse de que la comparación se realice bajo las mismas especificaciones; de lo contrario, la comparación no tiene sentido.
Hoy, echemos un vistazo más de cerca al Step Beam de EE. UU. para ayudarlo a comprender mejor cómo seleccionar el producto correcto.
1. Estructura de una viga escalonada
Una viga escalonada consta de dos partes principales: el cuerpo de la viga y el conector (conector de viga).
2. Parámetros clave del haz

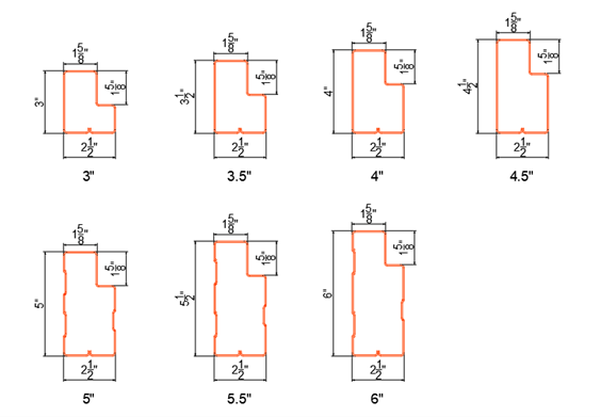

El cuerpo de la viga incluye tres parámetros críticos:
- Altura del haz
- Espesor del material (Calibre, por ejemplo, 16Ga)
- Longitud del haz
Por ejemplo:
4'' × 16Ca, L96''
Significado:
4''=altura de la viga
Grosor del material 16Ga =
L96''=longitud de la viga
Estos parámetros impactan directamente en la capacidad de carga.
3. Tipos de conectores
Hay dos tipos comunes:
- Conector SP (estándar, más económico)
- Conector SL (un poco más caro)
El tipo de conector en sí tiene un impacto mínimo en la capacidad de carga, pero la cantidad de pestañas de bloqueo afecta la estabilidad:
- 3-pestaña/diseño de 4 pestañas
Recomendación:
- Altura de la viga Mayor o igual a 5'' → use conector de 4 pestañas
- Altura de la viga < 5'' → use un conector de 3 pestañas
4. Acabado superficial
Dos opciones comunes:
- Recubrimiento en polvo
-Galvanizado por inmersión en caliente-
5. Estándar de deflexión
La deflexión típica permitida para vigas escalonadas de EE. UU. es L/180.
