Sistema de rack en voladizo

Somos uno de los principales proveedores de Rack Cantilever en China, equipado con una fábrica profesional y productiva a su servicio. Si usted está interesado en nuestro sistema de rack de voladizo, bienvenido a hacer pedidos. Todos están en línea con el estándar de CE, ISO9001, Q235, RMI, AS4084 y Q345. Y los pedidos personalizados también son bienvenidos.



Breve introducción

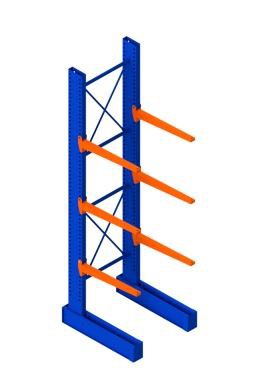

Jracking Cantilever Racking System está diseñado con una columna vertical formada por rodillos C/C de bobina laminada en caliente, mientras que el brazo y la columna están atornillados conectados mediante la elevación de la orejeta. La base es una unidad única soldada para ser atornillada con columna. Planos diagonales ajustables y barra de conexión está diseñado para mejorar toda la estabilidad. Tanto las bases de un lado como las de doble cara están disponibles para satisfacer diferentes requisitos de almacenamiento.

Ventajas

Exceder 6m de altura está disponible, la columna más alta es capaz de alcanzar 10.5m;

Carga pesada, carga de un solo brazo puede hasta 1500kg.

Sigue vendiendo al mercado de Australia más de 10 años.

Materiales largos e irregulares almacenados.

Nuestro brazo tiene una hastatilt de 2o que puede asegurarse de que el brazo no se incline hacia abajo mientras se colocan las mercancías.

Excepto por el tamaño regular, el brazo más largo puede durar hasta 3 m.

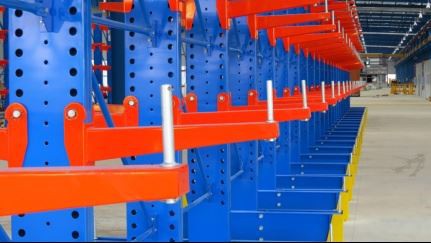

La conexión de nuestra columna y brazo en voladizo es ingeniosa, puede mitigar el impacto de la operación de carretilla elevadora.

Mitigar el impacto de la operación de carretillas elevadoras	Extra Long Arm

Columna

La columna de rack voladizo de servicio pesado Jracking está hecha de acero de calidad C/C formado por rodillos.

Sección de la columna

La capacidad de carga depende principalmente de la altura de la columna y la longitud del brazo.

La dimensión específica también se puede personalizar como solicitud.

Brazo

El rango de capacidad de carga/por brazo es de 500kg-1500kg.

La dimensión específica también se puede personalizar como solicitud.

Brazo	Especificación	Longitud
	H120	800-2000mm
	H150
	H180

Tabla de carga(Kg)

HOcho/Carga/Longitud	800	1000	1200	1400	1600
H120	1500	1380	1020	750	570
H150	1500	1500	1250	1190	910
H180	1500	1500	1250	1250	1250

Método de colocación de mercancías

Los efectos de la práctica correcta e incorrecta se muestran en la figura siguiente.

Base

Sencillo Base yDoble BAse

Las relaciones de longitud entre la base simple/doble y el brazo son las siguientes:

Base única (L) , longitud del brazo + 390 mm;

Base doble (L) , longitud del brazo * 2 + 318 mm;



H-bracing y X-bracing

Artículo	Dimensión	Distancia C/C
H-bracing	60x30x2.5	500mm-2000mm
X-bracing	32x1,5

Distancia C/C 1000, 1200,1400, 1600, 1800, 2000.

Otra dimensión específica también se puede personalizar como solicitud.



Accesorios

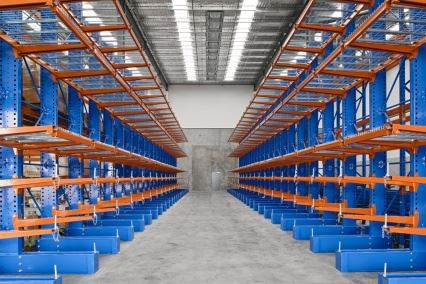

Proyecto Fotos de Jracking Cantilever RacK

Nuestra fábrica

La fábrica Jracking entrega 80 contenedores al mes. Después de recibir el pedido, la producción se puede completar en 20 días.

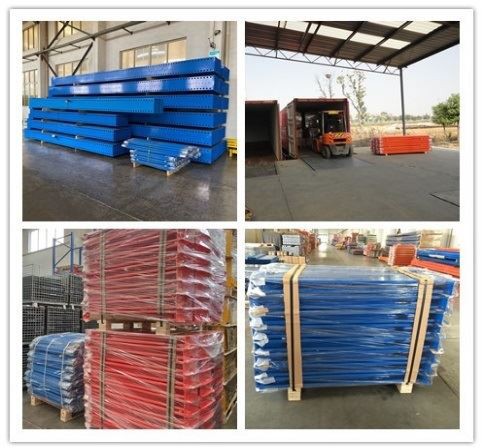

Embalaje y carga

Certificados
